蓄能器托架 型号说明：

NX-TJ /Φ※
①      ②
① 名称代号：蓄能器托架
② 蓄能器外径：Φ89～Φ426

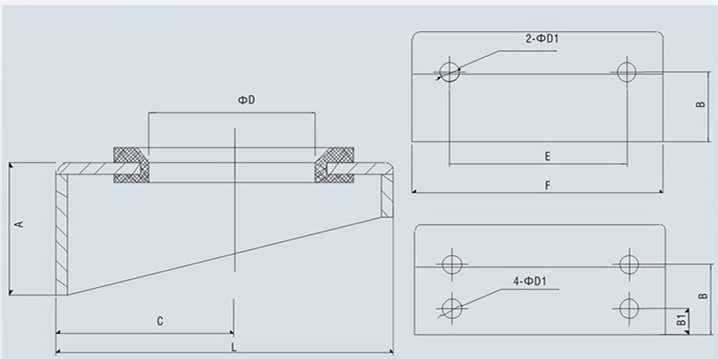

蓄能器托架 技术参数：

型号	A	B	C	ΦD	Φ;D1	E	F	B1	L	配用蓄能器型号	重量 （Kg）
NX-TJ/Φ89	45	23	62.5	Φ60	2-Φ9	60	98	/	112	NXQ-0.4L～0.63L	0.8
NX-TJ/Φ114	50	28	75	Φ60	2-Φ9	70	126	/	138	NXQ-1L	1
NX-TJ/Φ152	65	35	96	Φ88	2-Φ13	113	162	/	178	NXQ-1.6～6.3L	2
NX-TJ/Φ219	100	62	133	Φ125	4-Φ;17	160	226	22	252	NXQ-10L～40L	7
NX-TJ/Φ299	100	62	173	Φ140	4-Φ17	200	306	22	332	NXQ-20L～100L	12
NX-TJ/Φ351	120	70	212	Φ170	4-Φ17	280	360	30	412	NXQ-63L～160L	20
NX-TJ/Φ426	120	70	237	Φ200	4-Φ17	300	435	30	462	NXQ-100L～250L	24

蓄能器 托架订货说明：

① 订货时须写明型号代号全称，如：蓄能器公称容积25L，直径为Φ299托架：NX-TJ/Φ299.(已包括橡胶垫)
② 若对托架还有特殊要求时，请向本企业商洽。
③ 本企业保留设计更改权，对修改不另行通知。
