蓄能器固定组件 产品概述:

正确地安装固定，是蓄能器正常运行、发挥应有作用的重要条件，当固定蓄能器时，不能让壳体或接头受到外加的压力，尤其是在振动强烈、卧式安装和1升上容量的蓄能器，必须使用固定组件。整套蓄能器安装组件一般有后壁板、卡箍、托架、橡胶垫圈等组成，用于固定蓄能器，防止产生危险的振动。固定组件用于简单和安全地固定，与安装位置和使用地点无关，需要注意的是固定组件是为静态应用设计，若要在动态状态下使用，也叫以按照要求提供特别设计的卡箍。

蓄能器固定组件 型号说明:

NXQ _ L※ _ ※ _ ※
①    ②    ③   ④
① 名称代号：蓄能器固定组件
② 公称容量：1～100L
③ 蓄能器的直径Φ114～Φ299
④ 卡箍数量：A 1个 B 2个

蓄能器固定组件 技术参数:

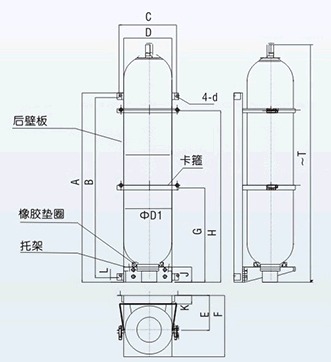

型号	～T	A	B	L	J	G	H	C	D	ΦD1	Φd	K	E	F
NXQ-L0.63-89	320	200	170	15	45	-	160	130	106	89	9	30	92.5	142
NXQ-L1-114	315	190	160	15	50	-	160	155	131	114	9	30	105	168
NXQ-L1.6-152	355	210	170	15	50	-	175	203	169	152	13	30	126	208
NXQ-L2.5-152	420	280	240			-	220
NXQ-L4-152	530	360	320			-	300
NXQ-L6.3-152	700	500	460			-	440
NXQ-L10-219	660	480	420	20	60	-	360	282	236	219	17	60	193	312
NXQ-L16-219	870	650	590			-	550
NXQ-L25-219	1170	850	790			-	750
NXQ-L40-219	1690 690	1350 480	1290 420			620	1250
NXQ-L20-299						-	400
NXQ-L25-299	780	570	510	30	100	-	450	362	316	299	17	60	233	392
NXQ-L40-299	1080	780	720			-	660
NXQ-L63-299	1500	1200	1140			600	1080
NXQ-L80-299	1810	1500	1440			680	1080
NXQ-L100-299	2220	1800	1740			680	1080

蓄能器固定组件 订货说明:

① 订货时须写明型号代号全称，如：蓄能器容量为40L，直径为Φ210卡箍2个蓄能器固定组件：NXQ-L40-219-B；
② 若对蓄能器固定组件还有特殊要求时，请向本企业商洽；
③ 本企业保留设计更改权，对修改不另行通知。
