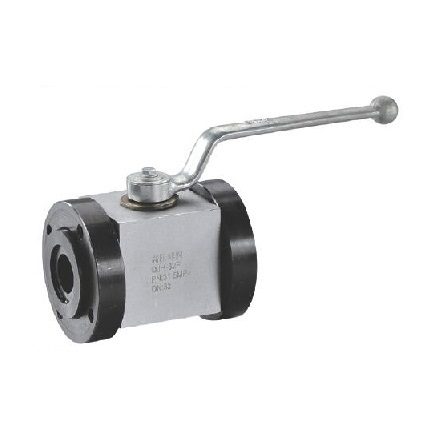

QJH高压球芯法兰板式截止阀
产品名称 |
QJH高压球芯法兰板式截止阀 |
产品品牌 |
茸工 |
产品型号 |
QJH |
产品口径 |
DN50-80 |
产品压力 |
31.5MPA |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年，质量三包：包修、包换、包退。 |

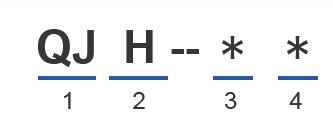

QJH高压球芯法兰板式截止阀 技术参数:
2、压力等级：H-315bar
3、公称通径：6、10、15、20、25、32、40、50mm
4、连接形式：B-板式、F-法兰式、NL-内螺纹连接、 WL-外螺纹连接
Series Code:QJ-Globe Stop Valve
Pressure Grade：H-315bar
Nominal Diameter：6,10,15,20,25,32,40,50mm
Connection Type:B-Manifold mounting,F-Flange type, NL-Female
thread join ,WL-Male thread join

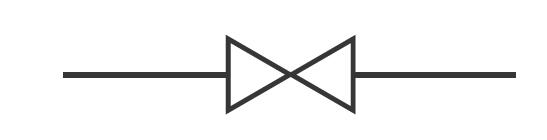

QJH高压球芯法兰板式截止阀 图形符号:

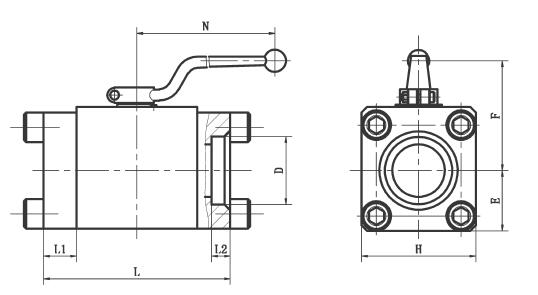

QJH高压球芯法兰板式截止阀 外形尺寸:
| 型号 | D | L | L1 | L2 | H | F | E | N |
| QJH-50F1 | Ф62 | 170 | 30 | 17 | 104 | 118 | 55 | 240 |
| QJH-65F1 | Ф77 | 220 | 45 | 22 | 126 | 132 | 67 | — |
| QJH-80F1 | Ф91 | 240 | 45 | 25 | 139 | 142 | 75 | — |
