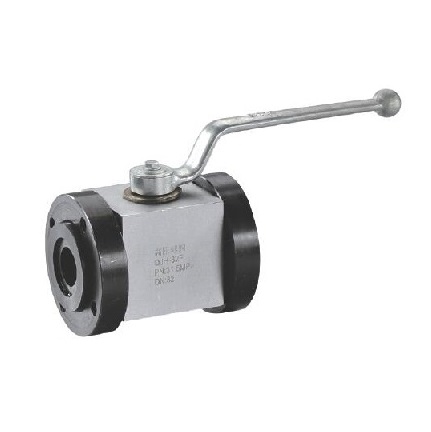

QJH高压球芯板式截止阀

产品名称 |
QJH高压球芯板式截止阀 |
产品品牌 |
茸工 |
产品型号 |
QJH |
产品口径 |
DN10-40 |
产品压力 |
31.5MPA |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年,质量三包:包修、包换、包退。 |

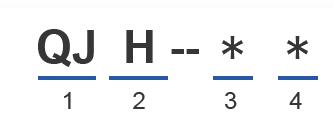

QJH高压球芯板式截止阀 技术参数:
2、压力等级:H-315bar
3、公称通径:6、10、15、20、25、32、40、50mm
4、连接形式:B-板式、F-法兰式、NL-内螺纹连接、 WL-外螺纹连接
Series Code:QJ-Globe Stop Valve
Pressure Grade:H-315bar
Nominal Diameter:6,10,15,20,25,32,40,50mm
Connection Type:B-Manifold mounting,F-Flange type, NL-Female
thread join ,WL-Male thread join

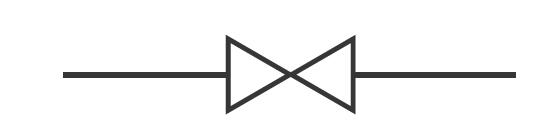

QJH高压球芯板式截止阀 图形符号:

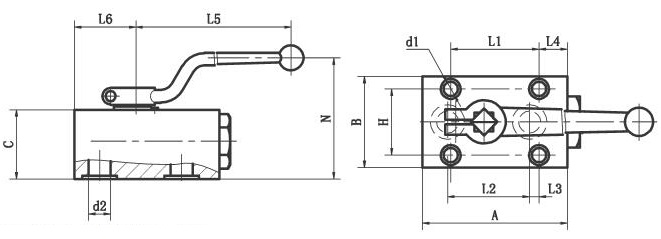

QJH高压球芯板式截止阀 外形尺寸:
型号 | A | B | C | L1 | L2 | L3 | L4 | L5 | L6 | H | N | d1 | d2 |
QJH-10B | 80 | 54 | 42 | 60 | 45 | 11 | 13 | 105 | 33 | 38 | 62 | Ф8.5 | Ф9 |
QJH-15B | 92 | 58 | 44 | 56 | 52 | 6 | 18 | 147 | 39 | 42 | 77 | Ф8.5 | Ф14 |
QJH-20B | 108 | 70 | 52 | 70 | 60 | 8.5 | 21.5 | 185 | 45 | 50 | 90 | Ф11 | Ф18 |
QJH-25B | 125 | 75 | 60 | 80 | 72 | 11 | 20 | 185 | 54.5 | 55 | 99 | Ф11 | Ф24 |
QJH-32B | 152 | 98 | 71 | 120 | 90 | 19 | 16 | 240 | 69.5 | 75 | 111 | Ф13 | Ф30 |
QJH-40B | 185 | 120 | 93 | 150 | 110 | 23 | 20 | 240 | 80 | 90 | 129 | Ф17 | Ф38 |
