NPT螺纹高压球阀 型号说明:

1、系列代号：KHB(BKH)系列、KHM(MKH)系列
2、连接代号：M**、G**、**LR、**SR、PT**、NPT**
3、阀体材料：1-钢
4、球体材料：1-钢、2-黄铜
5、工作温度：1. -25~+100℃、2. -30~+170℃
6、其他密封：2-丁晴橡胶、4-氟橡胶
7、手柄形式：01-铝质直柄、02-铝质曲柄、03-铸锌直柄、04-铸锌曲柄
05-钢质直柄、06-钢质曲柄、09-不带手柄
8、设计序号：由生产商定
9、表面处理：空白-磷化、G-电镀黄锌

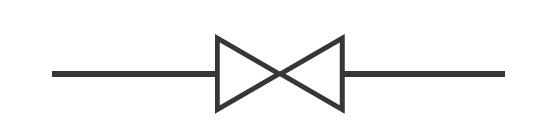

NPT螺纹高压球阀 图形符号:

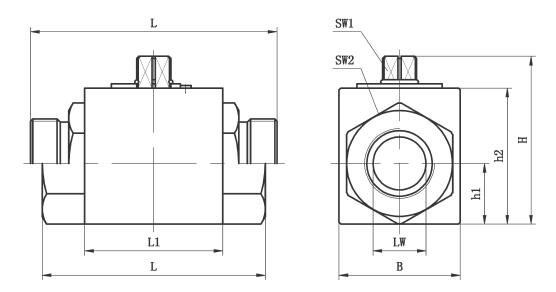

NPT螺纹高压球阀 外形尺寸:

KHB-NPT

结构尺寸

简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 KHB-M16×1.5 500 6 6 11 M16×1.5 11 69 40 26 45 13.5 33 8 9 KHB-M22×1.5 500 8 8 16 M22×1.5 12 76 42 32 49 16 36 10 9 KHB-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 9 KHB-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 9 KHB-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12 KHB-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12 KHB-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14 KHB-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5 95 12 14
