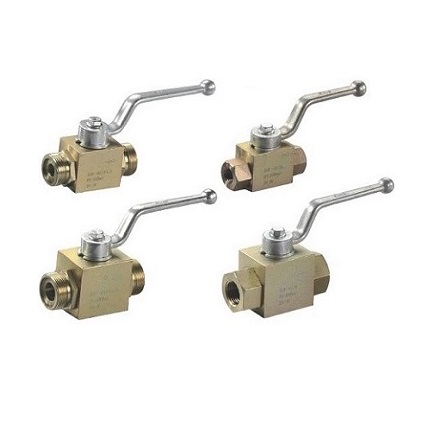

G螺纹高压球阀 型号说明:

1、系列代号：KHB(BKH)系列、KHM(MKH)系列
2、连接代号：M**、G**、**LR、**SR、PT**、NPT**
3、阀体材料：1-钢
4、球体材料：1-钢、2-黄铜
5、工作温度：1. -25~+100℃、2. -30~+170℃
6、其他密封：2-丁晴橡胶、4-氟橡胶
7、手柄形式：01-铝质直柄、02-铝质曲柄、03-铸锌直柄、04-铸锌曲柄
05-钢质直柄、06-钢质曲柄、09-不带手柄
8、设计序号：由生产商定
9、表面处理：空白-磷化、G-电镀黄锌

G螺纹高压球阀 图形符号:

G螺纹高压球阀 外形尺寸:

KHB-G

结构尺寸

简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 KHB-G1/8 500 4 6 ／ G1/8 10 69 40 26 45 13.5 33 KHB-G1/4 500 6 6 ／ G1/4 14 69 40 26 45 13.5 33 KHB-G3/8 500 10 10 ／ G3/8 14 72 42 32 49 16 36 KHB-G1/2 500 13 12 ／ G1/2 16 83 48 35 49 17 40 KHB-G1/2 400 16 15 ／ G1/2 16 83 48 38 61 19 45 KHB-G3/4 315 20 20 ／ G3/4 18 95 60 48 70 25 55 KHB-G1 315 25 25 ／ G1 21 113 65 57 79 28.5 64 KHB-G 11/4 315 32 32 ／ G 11/4 22 110 84 75 101 37.5 84 KHB-G 11/2 315 40 38 ／ G 11/2 24 130 91 85 112 42.5 95 KHB-G2 315 50 48 ／ G2 26 140 100 105 131 52.5 112
