KHB高压球阀
产品名称
KHB高压球阀
产品品牌
茸工
产品型号
KHB
产品口径
1/8-2寸
产品压力
31.5-50Mpa
产品材质
45#
产品应用
液压系统
联系人
陈经理
联系手机
18017116690
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

KHB高压球阀 型号说明:

KHB高压球阀型号说明

1、系列代号:KHB(BKH)系列、KHM(MKH)系列
2、连接代号:M**、G**、**LR、**SR、PT**、NPT**
3、阀体材料:1-钢
4、球体材料:1-钢、2-黄铜
5、工作温度:1. -25~+100℃、2. -30~+170℃
6、其他密封:2-丁晴橡胶、4-氟橡胶
7、手柄形式:01-铝质直柄、02-铝质曲柄、03-铸锌直柄、04-铸锌曲柄
05-钢质直柄、06-钢质曲柄、09-不带手柄
8、设计序号:由生产商定
9、表面处理:空白-磷化、G-电镀黄锌

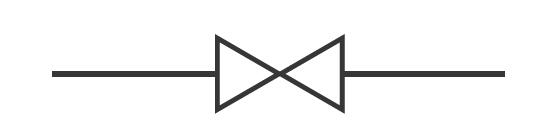

KHB高压球阀 图形符号:

KHB高压球阀图形符号

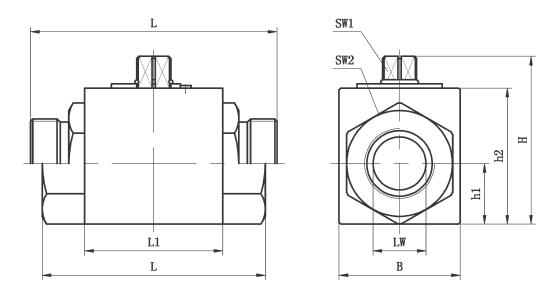

KHB高压球阀 外形尺寸:

KHB高压球阀外形尺寸

M螺纹高压球阀 外形尺寸:

KHB-M 结构尺寸
M螺纹高压球阀
简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1
KHB-M16×1.5 500 6 6 11 M16×1.5 11 69 40 26 45 13.5 33 8 9
KHB-M22×1.5 500 8 8 16 M22×1.5 12 76 42 32 49 16 36 10 9
KHB-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 9
KHB-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 9
KHB-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12
KHB-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12
KHB-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14
KHB-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5 95 12 14

G螺纹高压球阀 外形尺寸:

KHB-G 结构尺寸
G螺纹高压球阀
简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2
KHB-G1/8 500 4 6 G1/8 10 69 40 26 45 13.5 33
KHB-G1/4 500 6 6 G1/4 14 69 40 26 45 13.5 33
KHB-G3/8 500 10 10 G3/8 14 72 42 32 49 16 36
KHB-G1/2 500 13 12 G1/2 16 83 48 35 49 17 40
KHB-G1/2 400 16 15 G1/2 16 83 48 38 61 19 45
KHB-G3/4 315 20 20 G3/4 18 95 60 48 70 25 55
KHB-G1 315 25 25 G1 21 113 65 57 79 28.5 64
KHB-G 11/4 315 32 32 G 11/4 22 110 84 75 101 37.5 84
KHB-G 11/2 315 40 38 G 11/2 24 130 91 85 112 42.5 95
KHB-G2 315 50 48 G2 26 140 100 105 131 52.5 112

NPT螺纹高压球阀 外形尺寸:

KHB-NPT 结构尺寸
NPT螺纹高压球阀
简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1
KHB-M16×1.5 500 6 6 11 M16×1.5 11 69 40 26 45 13.5 33 8 9
KHB-M22×1.5 500 8 8 16 M22×1.5 12 76 42 32 49 16 36 10 9
KHB-M27×1.5 500 10 10 20 M27×1.5 12 76 42 32 49 16 36 10 9
KHB-M30×1.5 400 16 15 24 M30×1.5 13 84 48 38 61 19 45 11 9
KHB-M36×2 315 20 20 30 M36×2 15 103 60 48 70 25 55 11 12
KHB-M42×2 315 25 23 35 M42×2 18 116 65 57 79 28.5 64 11 12
KHB-M52×2 315 32 32 40 M52×2 20 149 84 75 101 37.5 84 12 14
KHB-M60×2 315 40 38 45 M60×2 22 174 91 85 112 42.5 95 12 14

SR螺纹高压球阀 外形尺寸:

KHB-SR 结构尺寸
SR螺纹高压球阀
简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2
KHB-08SR 500 4 5 8 M16×1.5 12 73 40 26 45 13.5 33 8 9 22
KHB-10SR 500 6 6 10 M18×1.5 12 73 40 26 45 13.5 33 8 9 22
KHB-12SR 500 8 8 12 M20×1.5 12 76 42 32 49 16 36 10 9 27
KHB-14SR 500 10 10 14 M22×1.5 14 80 42 32 49 16 36 10 9 27
KHB-16SR 500 13 12 16 M24×1.5 14 86 48 35 53 17 40 10 9 30
KHB-16SR 500 12 12 16 M24×1.5 14 86 48 38 61 19 45 11 9 32
KHB-20SR 500 13 12 20 M30×2 16 90 48 35 53 17 40 10 9 30
KHB-20SR 400 16 15 20 M30×2 16 90 48 38 61 19 45 , , , 32
11 9
KHB-25SR 315 20 20 25 M36×2 18 109 60 48 70 25 55 11 12 41
KHB-30SR 315 25 25 30 M42×2 20 120 65 57 79 28.5 64 11 12 50
KHB-38SR 315 32 30 38 M52×2 22 153 84 75 101 37.5 84 12 14 60

LR螺纹高压球阀 外形尺寸:

KHB-LR 结构尺寸
LR螺纹高压球阀
简略型号 PN(bar) DN LW RA d1 i L L1 B H h1 h2 h3 SW1 SW2
KHB-06LR 500 04 04 06 M12×1.5 10 67 40 26 45 13.5 33 8 09 22
KHB-08LR 500 06 06 08 M14×1.5 10 67 40 26 45 13.5 33 8 09 22
KHB-10LR 500 08 08 10 M16×1.5 11 74 42 32 49 16 36 10 09 27
KHB-12LR 500 10 10 12 M18×1.5 11 74 42 32 49 16 36 10 09 27
KHB-15LR 500 13 12 15 M22×1.5 12 82 48 35 53 17 40 10 09 30
KHB-15LR 500 12 12 15 M22×1.5 12 82 48 38 61 19 45 11 09 32
KHB-18LR 500 13 12 18 M26×1.5 12 82 48 35 53 17 40 10 09 30
KHB-18LR 400 16 15 18 M26×1.5 12 82 48 38 61 19 45 11 09 32
KHB-22LR 315 20 19 22 M30×2 14 101 60 48 70 25 55 11 12 41
KHB-28LR

315

25 24 28 M36×2 14 108 65 57 79 28.5 64 11 12 50
KHB-35LR 315 32 30 35 M45×2 16 141 84 75 101 37.5 84 12 14 60
KHB-42LR 315 40 36 42 M52×2 16 162 91 85 112 42.5 95 12 14 70
