皮囊式蓄能器
产品名称
皮囊式蓄能器
产品品牌
茸工
产品型号
NXQ
产品口径
0.4-250L
产品压力
31.5Mpa
产品材质
45#,不锈钢
产品应用
储能系统
联系人
陈经理
联系手机
18017116690
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

皮囊式蓄能器 工作原理:

油液实际是不可压缩的,因此不能蓄积压力能。胶囊式蓄能器是利用气体(氮气)的可压缩性来蓄积液体的原理(即采用氮气作为压缩介质)而工作的。
胶囊式蓄能器由油液部分和带有气密隔离件的胶囊(内装氮气)构成。位于胶囊周围的油液与液压回路相通。因此,当压力升高时油液进入囊式蓄能器由此气体被压缩;当压力下降时,压缩气体膨胀,进而将油液压入回路。

皮囊式蓄能器 型号说明:

皮囊式蓄能器型号说明

①名称代号:液压-囊式蓄能器
②结构形式:A-小口、AB-大口
③公称容量:0.4~150L
④公称压力:10、20、31.5MPa
⑤连接方式:L-螺纹、F-法兰
⑥工作介质:A-液压油 Ra-乳化液

皮囊式蓄能器 技术参数:

公称压力:10、20、31.5MPa
适用介质:矿物油、
水-乙二醇、乳化液
介质温度:-10℃~+70℃

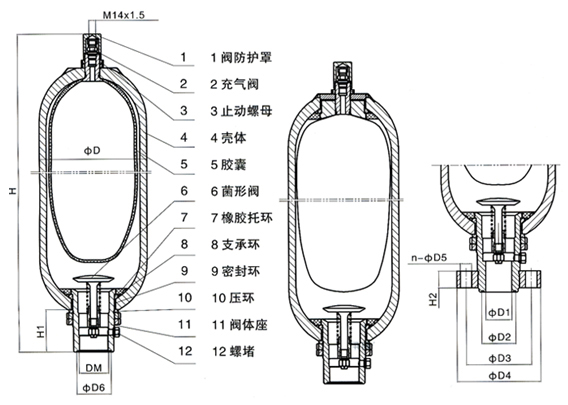

皮囊式蓄能器 内部结构及外形尺寸:

型号(Model) 公称压力(MPa) 公称容量(L) 连接方式 基本尺寸(mm) 重量(Kg)
L F
H DM ΦD1 ΦD2 ΦD3 ΦD4 n-D5 ΦD6 H1 H2 ΦD
NXQ※-0.4/※-L-※ 10
20
31.5
0.4 250
M27×2




32
(32×1.9)
52
89 3
NXQ※-0.63/※-L-※ 0.63 320
3.5
NXQ※-1/※-L-※ 1 315
114 5.5
NXQ※-1.6/※-L/F-※ 1.6 355 370 M42×2 40 50
(50×3.1)
97 130 6-Φ17 50
(50×3.1)
66 25 152 12.5
NXQ※-2.5/※-L/F-※ 2.5 420 435 15
NXQ※-4/※-L/F-※ 4 530 545 18.5
NXQ※-6.3/※-L/F-※ 6.3 700 715 25.5
NXQ※-10/※-L/F-※ 10 660 685 M60×2 50 65
(65×3.1)
125 160 6-Φ22 70
(70×3.1)
85 32 219 48
NXQ※-16/※-L/F-※ 16 870 895 63
NXQ※-25/※-L/F-※ 25 1170 1195 84
NXQ※-40/※-L/F-※ 40 1690 1715 119
NXQ※-20/※-L/F-※ 20 690 715 M72×2 70 80
(80×3.1)
150 200 6-Φ26 80
(80×3.1)
105 40 299 92
NXQ※-25/※-L/F-※ 25 780 805 105
NXQ※-40/※-L/F-※ 40 1080 1110 135
NXQ※-63/※-L/F-※ 63 1500 1530 191
NXQ※-80/※-L/F-※ 80 1810 1840 241
NXQ※-100/※-L/F-※ 100 2220 2250 290
NXQ※-100/※-L/F-※ 100 1315 1360 M100×3 100 115
(115×3.1)
220 255 8-Φ26 115
(115×5.7)
115 50 426 441
NXQ※-160/※-L/F-※ 160 1915 1960 552
NXQ※-200/※-L/F-※ 200 2315 2360 663
NXQ※-250/※-L/F-※ 250 2915 2960 786

皮囊式蓄能器 注意事项:

蓄能器壳体上不得进行焊接和任何机械加工;蓄能器胶囊内只许充入氮气,不得使用氧气及其它可燃性和腐蚀性气体;蓄能器应安装在由溢流阀或其他安全阀的液压系统中。

皮囊式蓄能器 订货说明:

1) 订货时须写明型号代号全称,如:工作压力为20Mpa.公称容量25L,壳体结构为小口。工作介质为液压油,连接方式为螺纹连接的囊式蓄能
器:NXQA-25/20-L-A。
2) 若对蓄能器有特殊要求时,请同本企业商洽。
3) 本企业保留设计更改权。对修改不另行通知。
