活塞式蓄能器 概述:

HXQ系列活塞式蓄能器是液压系统重要的液压辅件，具有储存能量、稳定压力、补偿容量、吸收冲击、增压等作用。 本公司生产的活塞式蓄能器产品规格齐全、结构新颖，具有噪音低、无振动、密封性能好、无泄漏、使用寿命长、液压设备的效率高、维修方便等优点。

活塞式蓄能器 工作原理:

活塞式蓄能器是利用一种气体（氮气）的压缩性来蓄积液体的原理而工作的。活塞式蓄能器是由油液部分和带有作为气体密封隔离件的活塞的气体部分构成。气腔内预先充有氮气，油液部分与液压回路连接在一起，因此当压力升高时蓄能器吸收液体，气体被压缩；当压力下降时，被压缩的气体膨胀，且将蓄积的压力油液压入液压回路。

活塞式蓄能器 型号说明:

HXQ _ ※ _ ※ / ※ _ ※
① ② ③ ④ ⑤
①名称代号：活塞式蓄能器
②连接方式：L-螺纹连接、F-法兰连接
③公称容积：0.25~250L
④公称压力：10、20、31.5MPa
⑤工作介质：Y-液压油、R-乳化液

活塞式蓄能器 外形尺寸:

型号	公称压力 (MPa)	公称容积 (L)	尺寸 (mm)				重量(kg)
			ФD	M	ФD1	L
HXQ-L0.49/※-※	10 20 31.5	0.49	63	M27×2	40	310	10.9
HXQ-L1/※-※		1	80			380	13.8
HXQ-L2/※-※		2				580	19.8
HXQ-L2.5/※-※		2.5	100	M42×2	60	540	26.2/31.2
HXQ-L5/※-※		5				860	35.4/43.3
HXQ-L7.5/※-※		7.5				1180	44.5/55.4
HXQ-L10/※-※		10	180	M60×2	70	655	94.2
HXQ-L16/※-※		16				890	140.4
HXQ-L20/※-※		20				1050	118.7
HXQ-L25/※-※		25				1250	175.0
HXQ-L32/※-※		32				1520	200.9
HXQ-L45/※-※		45				2030	249.8
HXQ-L50/※-※		50				2230	269.0
HXQ-L50/※-a※		50	250	M72×2	80	1450	269/369
HXQ-L60/※-※		60				1660	294/440
HXQ-L80/※-※		80				2060	341/523
HXQ-L100/※-※		100				2445	390/608
HXQ-L120/※-※		120				2880	439/639
HXQ-L130/※-※		130	400			1620	1093/1286
HXQ-L150/※-※		150				1780	1163/1375
HXQ-L180/※-※		180				2020	1266/1508
HXQ-L200/※-※		200				2180	1335/1596
HXQ-L250/※-※		250				2570	1508/1816

注：1MPa=10bar=10.2kg/cm2
因容积50L产品有两种不同系列（ФD），故在型号一栏加"a"以示区别。

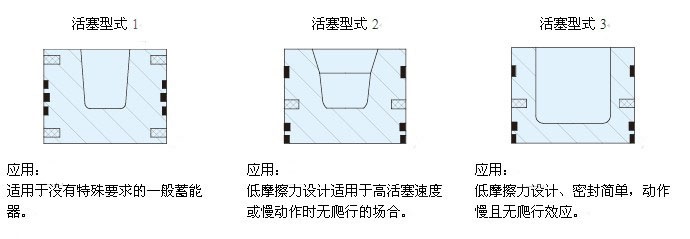

活塞式蓄能器 结构型式:

活塞式蓄能器 计算公式：

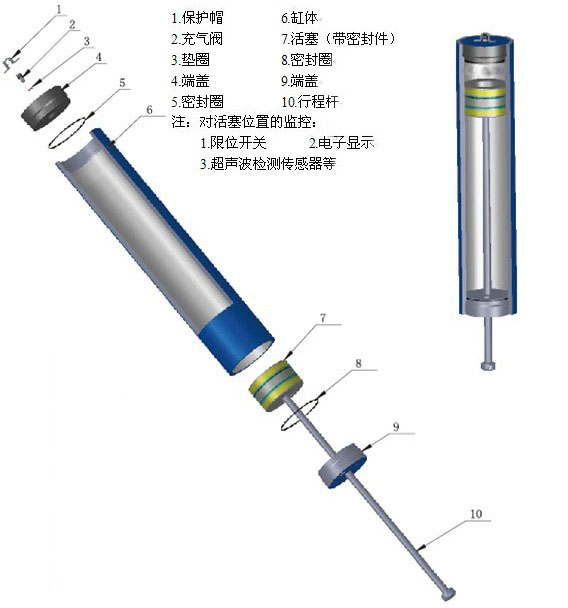

活塞式蓄能器 分解图:

活塞式蓄能器 容量选择:

1.活塞式蓄能器计算用参数的定义：
P0=预充压力 P1=最低工作压力 P2=最高工作压力
V0=有效气体容量 V1=在P1时的气体容量 V2=在P2时的气体容量
t0=预充气体温度 tmin=最低工作温度 tmax=最高工作温度
①活塞式蓄能器预充氮气状态。活塞靠紧下端盖且封闭油口。
②最低工作压力应比预充压力高出约5bar，这样可避免活塞在每次输出油液时撞击下端盖并由此产生油液压力外泄。③达到最大工作压力后蓄能器中的有效容量ΔV：ΔV= V1－V2 。
2.预充压力的选择
根据预充压力的选择确定蓄能器的容积。为充分应用蓄能器容积，建议采用下列预充压力：
P0, tmin ≥2bar(活塞型式2) P0, tmin ≥10bar(活塞型式1) P0, tmin ≤P1 - 5bar
极端情况下当缓慢充气（等温）和快速释放（绝热）时经详细计算后可选取预充压力P0 ≥P1 。交货的蓄能器均未充气或带2bar的储备压力。

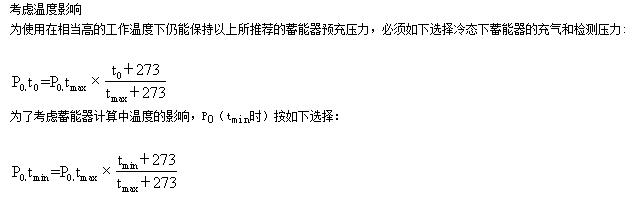

活塞式蓄能器 检测及温度影响：

3.蓄能器计算公式
蓄能器内的压缩和膨胀过程应遵循气体状态多变的规律。理想的气体为：P0×V0n= P1×V1n=P2×V2n
其中要注意多变指数"n"的影响，缓慢的膨胀和压缩状态变化接近于等温，多变指数可为n=1，而快速的膨胀和压缩过程发生绝热的状态变化，多变指数n=k=1.4（适用于双原子气体的氮气）。于200bar以上的压力，实际气体特性有着明显的差别，因而减少了有效容量。在这种情况下要进行修正，修正时要考虑改变k值。采用下列公式可对各种不同的用途所需的气体容量进行计算，式中的10bar以下的压力始终用来作为绝对压力。

活塞式蓄能器 订货说明:

1.订货时须写明型号代号全称，如：公称压力为20MPa，公称容积为32L，螺纹连接，工作介质为液压油的活塞式蓄能器为：HXQ-L32/20-Y。
2.若对活塞式蓄能器有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
