非隔离式蓄能器 概述:

储气瓶是以储气方式储存能量。作为气体动力源，或作为非隔离式蓄能器，在液压、气动系统中起储能和稳定压力等作用。具有容量大、功率损耗少、体积小等优点。本公司生产的储气瓶采用无缝钢管热旋压成形工艺，具有安全可靠、外形 美观、性能稳定的特点。已广泛应用于机械工业和军工行业等领域之中。

非隔离式蓄能器 型号说明:

CQP Φ – V / P – ※
① ② ③ ④ ⑤
①储气瓶
②罐体外径（mm）
③公称容量（L）
④公称压力（MPa）
⑤结构形式：A—双头、B—单头、C—外带接头

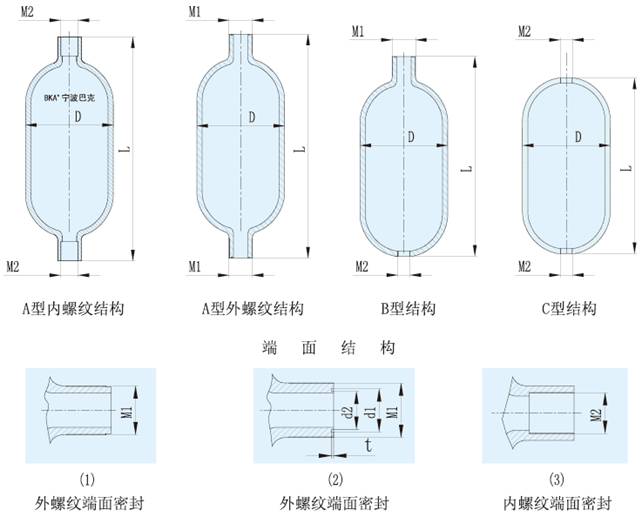

非隔离式蓄能器 外形尺寸:

型号	外径 D(mm)	公称 压力 (MPa)	公称容积 (L)	尺寸 L (mm)			连接螺纹		重量 (kg)
				A型	B型	C型	M1	M2	A型	B型	C型
CQPΦ-10/14-※	219	14	10	570	510	490	M60×2-6g	M30×1.5-6H	44	41	33
CQPΦ-16/14-※			16	760	700	700			59	56	46
CQPΦ-25/14-※			25	1090	1030	1000			82	79	64
CQPΦ-32/14-※			32	1330	1280	1240			98	95	80
CQPΦ-40/14-※			40	1610	1550	1520			118	115	96
CQPΦ-10/20-※		20	10	570	570	490			38	36	33
CQPΦ-16/20-※			16	760	760	700			51	49	46
CQPΦ-25/20-※			25	1090	1030	1000			70	68	64
CQPΦ-32/20-※			32	1330	1280	1240			84	82	80
CQPΦ-40/20-※			40	1610	1550	1520			101	99	96
CQPΦ-10/31.5-※		31.5	10	570	570	490			44	41	33
CQPΦ-16/31.5-※			16	760	760	700			59	56	46
CQPΦ-25/31.5-※			25	1090	1030	1000			82	79	64
CQPΦ-32/31.5-※			32	1330	1280	1240			98	95	80
CQPΦ-40/31.5-※			40	1610	1550	1520			118	115	96
CQPΦ-40/14-※	299	14	40	990	930	860	M80×2-6g	M42×2-6H	130	127	97
CQPΦ-50/14-※			50	1170	1110	1040			154	151	111
CQPΦ-63/14-※			63	1410	1350	1280			184	181	141
CQPΦ-72/14-※			72	1580	1520	1460			205	202	160
CQPΦ-80/14-※			80	1710	1650	1620			224	221	177
CQPΦ-100/14-※			100	2090	2030	2000			268	271	217
CQPΦ-40/20-※		20	40	990	930	860			87	85	97
CQPΦ-50/20-※			50	1170	1110	1040			103	101	111
CQPΦ-63/20-※			63	1410	1350	1280			123	121	141
CQPΦ-72/20-※			72	1580	1520	1460			137	135	160
CQPΦ-80/20-※			80	1710	1650	1620			150	148	177
CQPΦ-100/20-※			100	2090	2030	2000			170	172	217
CQPΦ-40/31.5-※		31.5	40	990	930	860			130	127	97
CQPΦ-50/31.5-※			50	1170	1110	1040			154	151	111
CQPΦ-63/31.5-※			63	1410	1350	1280			184	181	141
CQPΦ-72/31.5-※			72	1580	1520	1460			205	202	160
CQPΦ-80/31.5-※			80	1710	1650	1620			224	221	177
CQPΦ-100/31.5-※			100	2090	2030	2000			281	284	217

注：对表格以外的特殊规格或连接尺寸的气瓶，可根据用户要求进行生产。

非隔离式蓄能器 订货说明:

1.订货时须写明型号代号全称，如：公作压力为20MPa，公称容量为16L，直径为Φ219，结构形式为双头的储气瓶：CQP219-16/20-A。
2.若对储气瓶有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
