皮囊式蓄能器组 概述：

皮囊式蓄能器组包括了固定支架、囊式蓄能器、控制阀组、球阀、进出油管、回油管等。

皮囊式蓄能器组 型号说明:

NXQ _ ※ × ※ / ※ _ ※
① ② ③ ④ ⑤
①NXQ -皮囊式蓄能器组
②皮囊式蓄能器的数量：1，2，3，……
③每个囊式蓄能器的容积，单位：L
④囊式蓄能器的工作压力，单位：MPa
⑤工作介质：液压油：Y, 乳化液：R

皮囊式蓄能器组 外形尺寸:

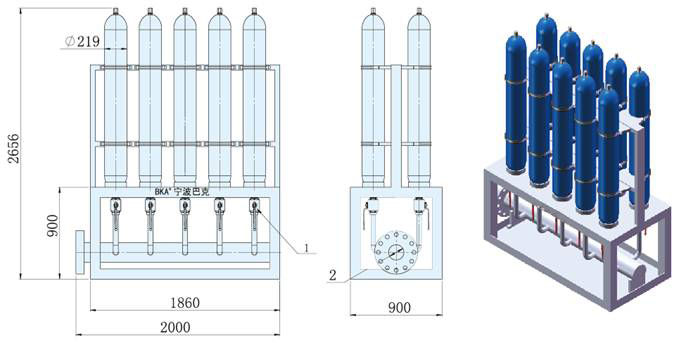

囊式蓄能器站——示例1

10个皮囊式蓄能器，每个容积为40L，装有1.高压球阀（也可装安全球阀、控制阀组或控制阀块等），2.进出油管路等

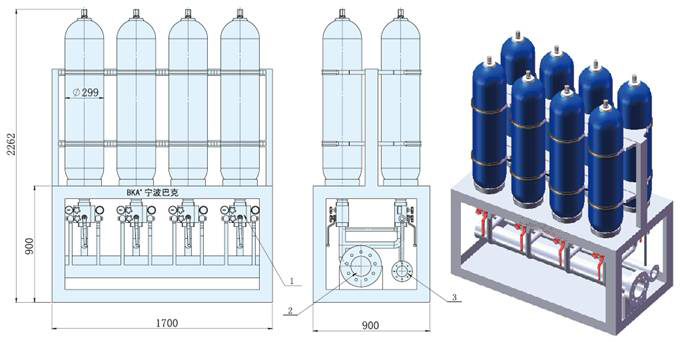

囊式蓄能器站——示例2

8个皮囊式蓄能器，每个容积为63L，装有1.安全控制阀组（或其它阀组、块），2.进出油管路，3.回油管等

皮囊式蓄能器组 订货说明:

1.订货时须写明囊式蓄能器的容积，所配置的部件名称及要求。
2.若对皮囊式蓄能器组有特殊要求时，请同本企业商洽。
3.本企业保留设计更改权，对修改不另行通知。
