2LQF6W型冷却器
产品名称
2LQF6W型冷却器
产品品牌
茸工
产品型号
2LQF6W型冷却器
产品口径
0.5-16M2
产品压力
1.6Mpa
产品材质
碳钢,不锈钢
产品应用
冷却系统
联系人
陈经理
联系手机
18017116690
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

2LQF6W型冷却器 型号说明:

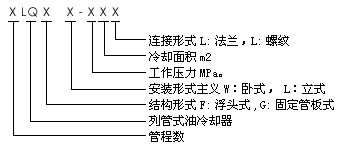

2LQF6W型冷却器型号说明

2LQF6W型冷却器 A0.5F - A2.5F尺寸示意图:

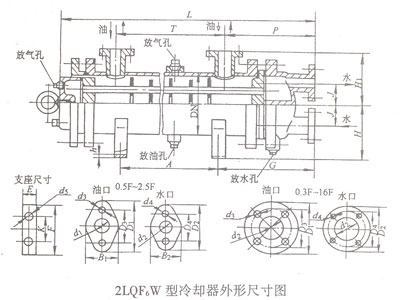

2LQF6W型冷却器尺寸示意图

型号 A0.5F A0.65F A0.8F A1.0F A1.2F A1.46F A1.7F A2.1F A2.5F
换热面积/cm2 0.5 0.65 0.8 1.0 1.2 1.46 1.7 2.1 2.5
底部尺寸 A 345 470 595 440 565 690 460 610 760
K 90 90 90 104 104 104 120 120 120
h 5 5 5 5 5 5 5 5 5
E 40 40 40 45 45 45 50 50 50
F 140 140 140 160 160 160 180 180 180
d5 11 11 11 14 14 14 14 14 14
简部尺寸 Dg 114 114 114 150 150 150 186 186 186
H 115 115 115 140 140 140 165 165 165
j 42 42 42 47 47 47 52 52 52
H1 95 95 95 115 115 115 140 140 140
L 614 739 859 762 887 1012 846 996 1146
G 169 169 169 197 197 197 246 246 246
P 162 162 162 190 190 190 226 226 226
T 357 482 607 460 585 710 500 650 800
法兰尺寸 椭圆法兰



d1 25 25 25 32 32 32 40 40 40
D1 90 90 90 100 100 100 118 118 118
B1 64 64 64 72 72 72 85 85 85
D3 65 65 65 75 75 75 90 90 90
d3 11 11 11 11 11 11 14 14 14
d2 20 20 20 25 25 25 32 32 32
D2 80 80 80 90 90 90 100 100 100
B2 45 45 45 64 64 64 72 72 72
D4 55 55 55 65 65 65 75 75 75
d4 11 11 11 11 11 11 11 11 11
质量/kg 30 33 36 47 51 54 60 70 76

2LQF6W型冷却器 A3.0F- A16F尺寸示意图:

型号 A3.0F A3.6F A4.3F A5.0F A6.0F A7.2F A8.5F A10F A12F A14F A16F
换热面积/cm2 3.0 3.6 4.3 5.0 6.0 7.2 8.5 10 12 14 16
底部尺寸 A 540 665 815 540 690 865 575 700 875 875 875
K 140 140 140 170 170 170 230 230 230 230 230
h 5 5 5 5 5 5 6 6 6 6 6
E 55 55 55 60 60 60 65 65 65 65 65
F 210 210 210 250 250 250 320 320 320 320 320
d5 14 14 14 14 14 14 18 18 18 18 18
简部尺寸 Dg 219 219 219 245 245 245 325 325 325 325 325
H 200 200 200 240 240 240 280 280 280 280 280
j 85 85 85 95 95 95 105 105 105 105 105
H1 200 200 200 240 240 240 280 280 280 280 280
L 965 1090 1240 1022 1172 1347 1112 1237 1412 1412 1412
G 270 270 270 307 307 307 332 332 332 332 332
P 265 265 265 292 292 292 322 322 322 322 322
T 565 690 840 570 720 895 590 715 890 890 890
法兰尺寸 圆形法兰



d1 50 50 50 65 65 65 80 80 80 80 80
D1 160 160 160 180 180 180 195 195 195 195 195
B1










D3 125 125 125 145 145 145 160 160 160 160 160
d3 18 18 18 18 18 18 8*ф18 8*ф18 8*ф18 8*ф18 8*ф18
d2 40 40 40 50 50 50 65 65 65 65 65
D2 145 145 145 160 160 160 180 180 180 180 180
B2










D4 110 110 110 125 125 125 145 145 145 145 145
d4 18 18 18 18 18 18 18 18 18 18 18
质量/kg 110 119 130 145 161 176 215 231 250 260 270

2LQF6W型冷却器 水垢的清洗:

1、物理清洗办法:固定管板式的可以用水泵刷子冲洗,如果是抽芯式即浮头式的即可把管束抽出来冲洗;
2、化学清洗:方法当积垢由疏松变为致密、硬质后,采用机械 清洗方法己达不到清垢目的,此时宜采用酸洗的方法。盐酸不用预热就能容易地溶解碳酸钙和碳酸镁水垢,因此酸洗液一般为常温盐酸溶液。酸洗虽然能很好的疏松水垢和恢复冷却器表面的正常状态,但盐酸对冷却铜管有腐蚀作用。为了保护冷却器管壁不受盐酸的侵蚀,在酸洗液内必须加入添加剂,即强烈地迟滞金属溶解过程的物质。我们选用的添加剂为苯骈三氮唑,即BC-801水稳定剂,使用浓度为3%左右。根据经验,若能够按时进行机械清洗,酸洗可2a--3a进行1次;反之,需每年进行1次酸洗。
【使用注意】
冷却器投用后,操作人员应定期对换热器进行巡回检查,判断其是否运行正常。
(1)检查工艺参数,严禁超温、超压运行。
(2)检查隔槽、大锅、接口法兰有无泄漏。
(3)检查基础支座的稳固情况。
(4)检查冷却器及管线的振动情况。
(5)定时查看油品颜色及换热后的温度变化。
(6)冷却器投用时,应打开冷却线上放空阀排气,见水后关闭,防止气阻影响冷却效果。
(7)冷却器停运扫线时,停冷却水,同时打开冷却水放空阀,避免憋压损坏设备。
(8)调节油品冷后温度时,应先冷却水出口阀控制。因为采用入口阀控制水量,虽然可以节约冷水,但是会引起冷却器内水流短路或流速减慢,造成上热下凉,影响换热效果。故不宜用入口控制。
【排除故障】
1、冷却液不足:添加冷却液
2、散热器散热片阻塞:寻找解决阻塞的原因,清洗散热器
3、散热器通风不畅:按安装要求增大通风有效面积,确保通风畅通
4、冷却液风扇运行不正常:检查风扇皮带紧张度,必要时更换皮带
5、风扇损坏:检修或更换
6、水泵损坏:检修或更换
7、节温器故障:更换
8、喷油泵故障:请授权人员检修或更换
9、供油定时不正确:查看喷油泵数据并请授权人员检修调整
10、环境(进气)温度过高:保持机房通风合理降低机房温度
11、机组过载严重:控制负载,禁止机组长时间超载运行
12、冷却液报警开关(传感器)或仪表故障:检查控制屏,仪表,机体传感器,修理或更换,排除故障。
