YJZQ内螺纹高压球阀

产品名称 |
YJZQ内螺纹高压球阀 |
产品品牌 |
茸工 |
产品型号 |
YJZQ内螺纹高压球阀 |
产品口径 |
DN10-50 |
产品压力 |
31.5MPA |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年,质量三包:包修、包换、包退。 |
YJZQ内螺纹高压球阀 技术参数:
公称压力/NominalPressure:315bar适用介质/ApplicableMedium:液压油 HydraulicOil

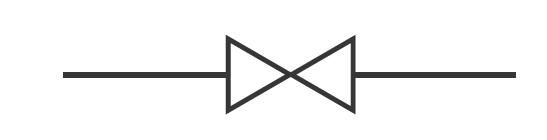

YJZQ内螺纹高压球阀 图形符号:

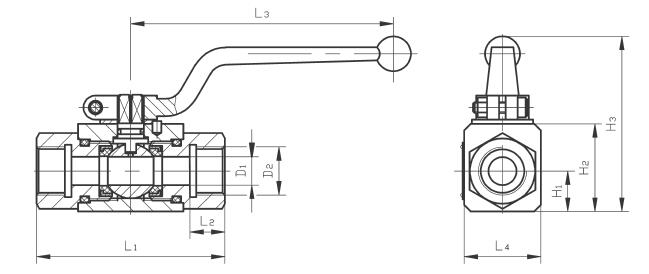

YJZQ内螺纹高压球阀 外形尺寸:
型号 | D1 | D2 | L1 | L2 | L3 | L4 | H1 | H2 | H3 |
YJZQ-J10N | Ф10 | M18×1.5 | 78 | 14 | 105 | 32 | 16 | 36 | 76 |
YJZQ-J15N | Ф15 | M22×1.5 | 86 | 16 | 147 | 38 | 19 | 45 | 80 |
YJZQ-J20N | Ф20 | M27×2 | 108 | 18 | 185 | 48 | 25 | 55 | 101 |
YJZQ-J25N | Ф25 | M33×2 | 116 | 20 | 185 | 57 | 28.5 | 64 | 111 |
YJZQ-J32N | Ф32 | M42×2 | 136 | 22 | 240 | 75 | 37.5 | 84 | 134 |
YJZQ-J40N | Ф40 | M48×2 | 148 | 24 | 240 | 85 | 42.5 | 95 | 165 |
YJZQ-J50N | Ф50 | M64×2 | 180 | 26 | 240 | 104 | 52 | 112.5 | 180 |
