KHB球阀带气动执行器 技术参数:

控制介质/ControlMedium：压缩空气 CompressedAir
控制压力/ControlPressure：0.6~0.8 MPa
球阀标准/BallValve Standard：
同KHB系列 The Same As KHB Series

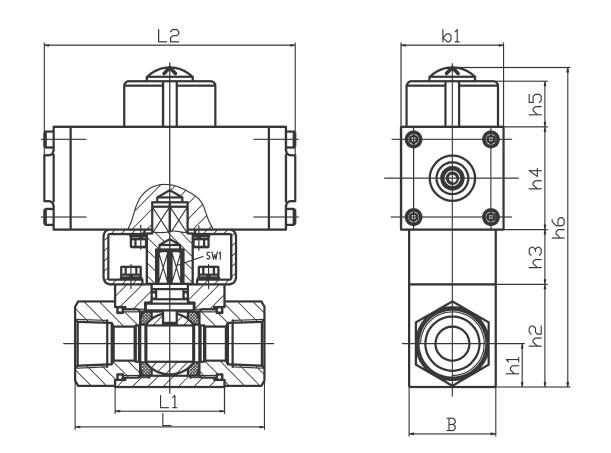

KHB球阀带气动执行器 外形尺寸:

型 号Model	DN	PN(bar)	L	L1	L2	B	b1	h1	h2	h3	h4	h5	h6	SW1
Q04-KHB-*	4	500	随KHB 球阀的 接口形式 而定 Following the interface of the KHB ball valve	40	174	26	60	13.5	33	40	60	20	153	9
Q06-KHB-*	6	500		40	174	26	60	13.5	33	40	60	20	153	9
Q08-KHB-*	8	500		42	198	32	70	16	36	60	70	20	186	9
Q10-KHB-*	10	500		42	198	32	70	16	36	60	70	20	186	9
Q13-KHB-*	13	500		47	198	35	70	18	38	60	70	20	188	9
Q16-KHB-*	16	400		48	237	38	84	19	45	60	84	20	209	9
Q20-KHB-*	20	315		60	237	48	84	25	55	60	84	20	219	12
Q25-KHB-*	25	315		65	237	57	84	28.5	64	60	84	20	228	12
Q32-KHB-*	32	315		84	290	75	108	37.5	84	60	108	30	282	14
Q40-KHB-*	40	315		91	290	85	108	42.5	95	60	108	30	293	14
Q50-KHB-*	50	315		100	290	104	108	52	113	60	108	30	311	14
