矿用高压球阀
产品名称 |
矿用高压球阀 |
产品品牌 |
茸工 |
产品型号 |
6A/32B |
产品口径 |
DN6-32 |
产品压力 |
31.5MPA |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年，质量三包：包修、包换、包退。 |

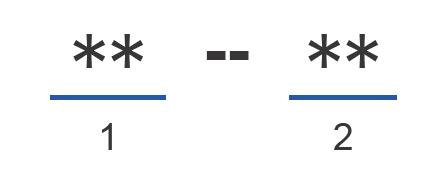

矿用高压球阀 型号说明:
2、右接头规格/Right Joint Specifications：**A、**B

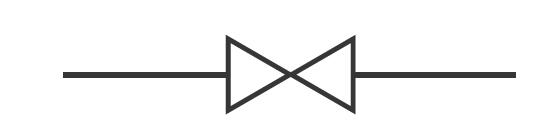

矿用高压球阀 图形符号:

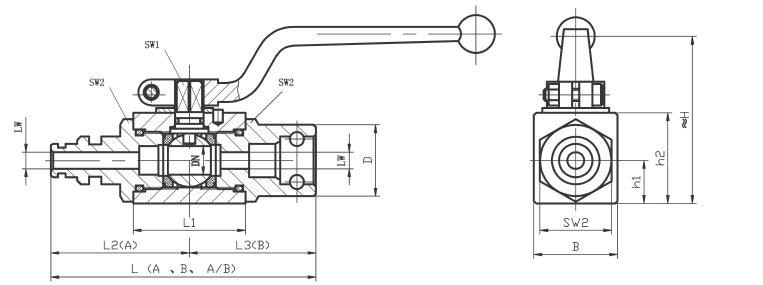

矿用高压球阀 外形尺寸:
| Type | DN | LW | L | L1 | L2 | L3 | B | H | h1 | h2 | SW1 | SW2 | D |
| 6A | 6 | 4 | 109 | 40 | - | - | 26 | 45 | 13.5 | 33 | 9 | 24 | 24 |
| 10A | 13 | 7 | 116 | 47 | - | - | 35 | 49 | 18 | 38 | 9 | 30 | 30 |
| 12A | 16 | 10 | 116 | 48 | - | - | 38 | 61 | 19 | 45 | 9 | 35 | 35 |
| 20A | 20 | 16 | 131 | 60 | - | - | 48 | 70 | 25 | 55 | 12 | 41 | 41 |
| 25A | 25 | 20 | 151 | 65 | - | - | 57 | 79 | 28.5 | 64 | 12 | 53 | 53 |
| 32A | 32 | 25 | 178 | 84 | - | - | 75 | 101 | 37.5 | 84 | 14 | 60 | 60 |
| 6A-6B | 6 | 4 | 104 | 40 | 54.5 | 49.5 | 26 | 45 | 13.5 | 33 | 9 | 24 | 24 |
| 10A-10B | 13 | 7 | 111 | 47 | 58 | 53 | 35 | 49 | 18 | 38 | 9 | 30 | 30 |
| 12A-12B | 16 | 10 | 112 | 48 | 58 | 54 | 38 | 61 | 19 | 45 | 9 | 35 | 35 |
| 20A-20B | 20 | 16 | 125 | 60 | 65.5 | 59.5 | 48 | 70 | 25 | 55 | 12 | 41 | 41 |
| 25A-25B | 25 | 20 | 144 | 65 | 75.5 | 68.5 | 57 | 79 | 28.5 | 64 | 12 | 53 | 53 |
| 32A-32B | 32 | 25 | 167 | 84 | 89 | 78 | 75 | 101 | 37.5 | 84 | 14 | 60 | 60 |
| 6B | 6 | 4 | 99 | 40 | - | 49.5 | 26 | 45 | 13.5 | 33 | 9 | 24 | 24 |
| 10B | 13 | 7 | 106 | 47 | - | 53 | 35 | 49 | 18 | 38 | 9 | 30 | 30 |
| 12B | 16 | 10 | 108 | 48 | - | 54 | 38 | 61 | 19 | 45 | 9 | 35 | 35 |
| 20B | 20 | 16 | 119 | 60 | - | 59.5 | 48 | 70 | 25 | 55 | 12 | 41 | 41 |
| 25B | 25 | 20 | 137 | 65 | - | 68.5 | 57 | 79 | 28.5 | 64 | 12 | 53 | 53 |
| 32B | 32 | 25 | 156 | 84 | - | 78 | 75 | 101 | 37.5 | 84 | 14 | 60 | 60 |
