PKH板式高压球阀
产品名称
PKH板式高压球阀
产品品牌
茸工
产品型号
PKH
产品口径
DN6-50
产品压力
31.5Mpa
产品材质
45#
产品应用
液压系统
联系人
陈经理
联系手机
18017116690
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

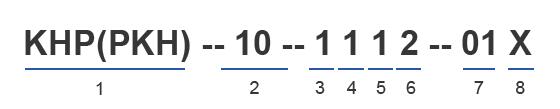

PKH板式高压球阀 型号说明:

PKH板式高压球阀型号说明

1、系列代号:KHP(PKH)系列板式球阀
2、公称通径:6、10、16、20、25、32、40、50mm
3、阀体材料:1-钢
4、球体材料:1-钢、2-黄铜
5、工作温度:1. -25~+100 ℃、2. -30~+170 ℃
6、其他密封:2-丁晴橡胶、4-氟橡胶
7、手柄形式:02-铝质曲柄、04-铸锌曲柄、06-钢质曲柄、09-不带手柄
8、设计序号:由生产商定

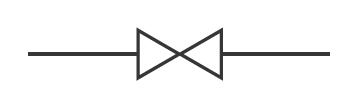

PKH板式高压球阀 图形符号:

PKH板式高压球阀图形符号

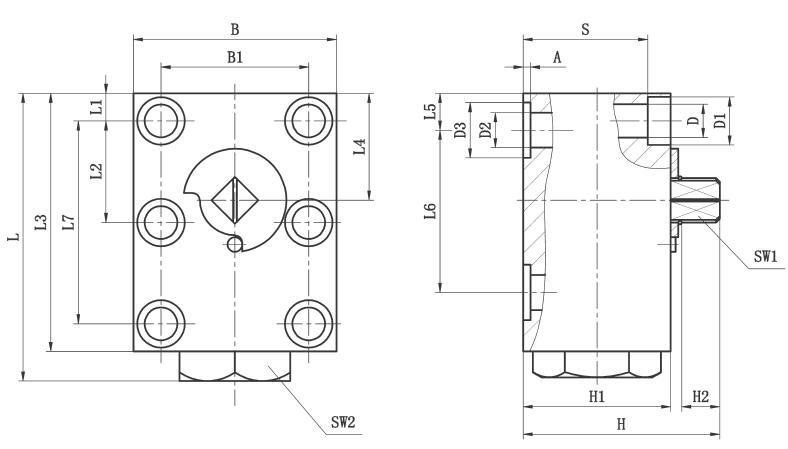

PKH板式高压球阀 外形尺寸:PKH板式高压球阀外形尺寸

简略型号 DN LW L L1 L2 L3 L4 L5 L6 L7 B B1
KHP-06 06 06 64 8.5 17.5 59 25 8.5 35 35 40 27
KHP-10 10 9.5 77 7.5 27.5 70 29 10 44 55 55 40
KHP-16 16 16 110 8.5 41.5 100 43 17 58 83 60 45
KHP-20 20 20 126 10 48.5 117 54 20 69 97 70 51
KHP-25 25 23.5 145 10 57.5 135 64.5 24 81 115 80 60
KHP-32 32 30 177 12 68 165 75.5 29 96 136 100 78
KHP-40 40 38 200 30 56 185 80 30 112 112 130 95
KHP-50 50 48 245 38 68 220 106 38 136 136 149 112

PKH板式高压球阀 O型圈参数:

简略型号 SW1 SW2 H H1 H2 D D1 D2 D3 A S O 形圈
KHP-06 09 22 37.5 30 7 6.6 11 6 11.7 1.6 23 8×2
KHP-10 09 30 58 40 8.5 9 13 9.5 15 2 31 10×2.6
KHP-16 09 41 72.5 52 11 9 13 16 25 2 43 20.29×2.62
KHP-20 12 41 88.5 60 11 10.5 16.5 20 30 2.5 50 23.39×3.53
KHP-25 12 46 97.5 65 11 10.5 17 23.5 35 2.5 55 28.17×3.53
KHP-32 14 55 118.5 80 12 13 19 30 40 2.5 67 32.92×3.53
KHP-40 14 65 118.5 93 12 17 25 38 48 3 77 42×3.5
KHP-50 14 129 110 12 22 33 48 55.4 2.9 88.5 49×3.5

板式高压球阀 内六角螺栓及扭距参数:

简略型号 内六角螺栓DIN912 扭距 Nm(摩擦系数μ=0.14时)
KHP-06 M6-10.9 13
KHP-10 M8-10.9 30
KHP-16 M8-12.9 35
KHP-20 M8-12.9 60
KHP-25 M10-12.9 60
KHP-32 M12-12.9 110
KHP-40 M16-12.9 300
KHP-50 M20-12.9 600
