KHMF法兰式球阀
产品名称
KHMF法兰式球阀
产品品牌
茸工
产品型号
KHMF
产品口径
DN16-50
产品压力
31.5Mpa
产品材质
45#
产品应用
液压系统
联系人
陈经理
联系手机
18017116690
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

KHMF法兰式球阀 型号说明:

KHMF法兰式球阀型号说明

1、系列代号:KHBF(KHMF)系列法兰式球阀
2、公称通径:16、20、25、32、40、50mm
3、压力范围:40、63、100、160、250、315 bar
4、阀体材料:1-钢
5、球体材料:1-钢
6、工作温度:1. -25~+100 ℃、2. -30~+170 ℃
7、其他密封:2-丁晴橡胶
8、手柄形式:02-铝质曲柄、06-钢质曲柄、09-不带手柄
9、设计序号:由生产商定

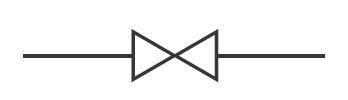

KHMF法兰式球阀 图形符号:

KHMF法兰式球阀图形符号

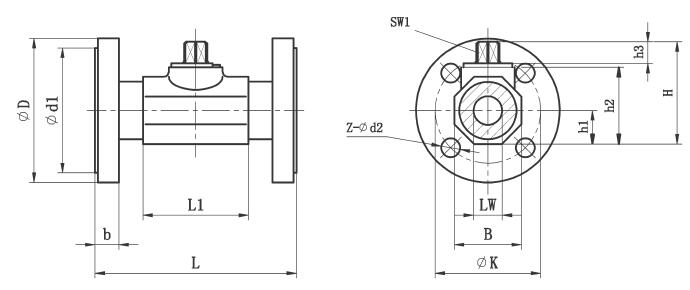

KHMF法兰式球阀 DN16-25外形尺寸:

KHMF法兰式球阀外形尺寸

型号 压力范围 DN LW L L1 D d1 d2 K B b H h1 h2 h3 SW1 Z
KHBF-016 10-40 16 15 130 48 95 45 14 65 38 16 62 19 45 11 9 4
KHBF-016 63-160 105 14 75 20
KHBF-016 250-315 130 18 90 26
KHBF-020 10-40 20 20 150 60 105 58 14 75 48 18 75 25 57 11 12 4
KHBF-025 10-40 25 25 160 65 115 68 14 85 57 18 82 28.5 64 11 12 4
KHBF-025 63-160 140 18 100 24
KHBF-025 250 150 22 105 28
KHBF-025 315 160 22 115 34

KHMF法兰式球阀 DN32-50外形尺寸:

简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 180 84 140 78 18 100 75 18 103 37.5 84 12 14 4
KHMF-032 63-160 155 22 110 26
KHMF-040 10-40 40 38 200 91 150 88 18 110 85 18 114 42.5 95 12 14 4
KHMF-040 63-160 170 22 125 28
KHMF-040 250 185 26 135 34
KHMF-040 315 195 26 145 38
KHMF-050 10-40 50 48 230 100 165 102 18 125 105 20 131.5 52.5 112.5 12 14 4
KHMF-050 63 180 22 135 26
KHMF-050 100-160 195 26 145 30
KHMF-050 250 200 26 150 38 8
KHMF-050 315 210 26 160 42

KHMF法兰式球阀 外形尺寸:

简略型号 压力范围 DN LW L L1 D d1 d2 k B b H h1 h2 h3 SW1 Z
KHMF-032 10-40 32 30 130 84 140 78 18 100 75 18 103 37.5 84 12 17 4
KHMF-040 40 38 140 91 150 88 110 85 18 114 42.5 95
KHMF-050 50 48 150 100 165 102 125 105 20 131.5 52.5 112.5
