BEH-SAE法兰式高压球阀
产品名称 |
BEH-SAE法兰式高压球阀 |
产品品牌 |
茸工 |
产品型号 |
BEH-SAE |
产品口径 |
DN32-50 |
产品压力 |
40Mpa |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年,质量三包:包修、包换、包退。 |
BEH-SAE法兰式高压球阀 型号说明:
1、产品代号/Series Code:BEH型高压球阀
2、公称通径/Nominal Diameter:32/40/50 mm
3、接头标准/Joint Standard:SAE法兰/SAE Flange

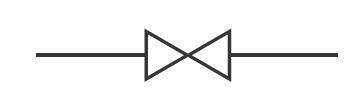

BEH-SAE法兰式高压球阀 图形符号:

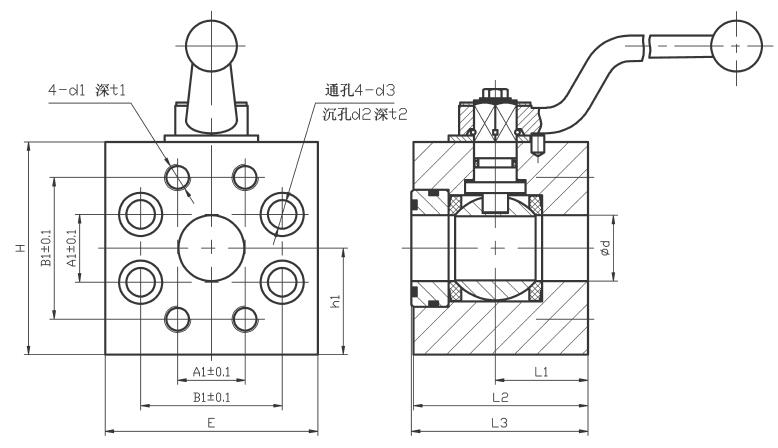

BEH-SAE法兰式高压球阀 外形尺寸:
型 号 | PN | d | A1 | B1 | H | h1 | E | L1 | L2 | L3 | d1 | t1 | d2 | t2 | d3 |
BEH-32-SAE | 400 | 31 | 32 | 67 | 100 | 50 | 100 | 44 | 82 | 83 | 1/2" -13 UNC-2A | 25 | 20 | 14 | 14 |
BEH-40-SAE | 400 | 38 | 37 | 79 | 120 | 60 | 120 | 54 | 99 | 100 | 5/8" -11 UNC-2B | 36 | 26 | 17 | 17 |
BEH-50-SAE | 400 | 48 | 45 | 97 | 124 | 62 | 134 | 61 | 110 | 111 | 3/4" -10 UNC-2B | 36 | 30 | 21 | 20 |
