MKH高压球阀
产品名称 |
MKH高压球阀 |
产品品牌 |
茸工 |
产品型号 |
MKH |
产品口径 |
DN13-50 |
产品压力 |
42Mpa |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年，质量三包：包修、包换、包退。 |

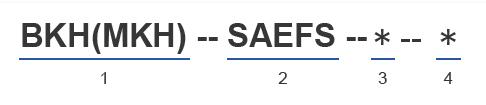

MKH高压球阀 型号说明:
1、产品代号: MKH(MKH)系列高压球阀
2、接头标准：SAE J518C标准
3、压力等级：210、420 bar
4、公称通径：13、20、25、32、40、50 mm

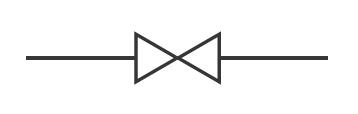

MKH高压球阀 图形符号:

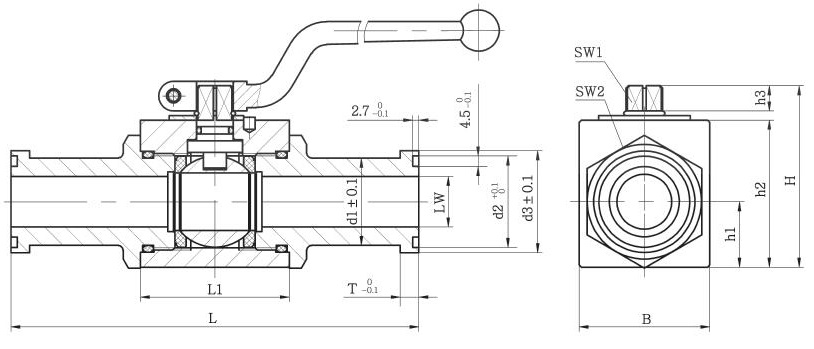

MKH高压球阀 外形尺寸:
| 简略型号 | bar | DN | LW | L | L1 | B | H | h1 | h2 | h3 | SW1 | SW2 | T | d1 | d2 | d3 | 美标O形圈 |
| MKH-SAE-FS-210-13 | 210 | 13 | 13 | 151 | 47 | 35 | 49 | 18 | 38 | 10 | 09 | 30 | 6.8 | 24 | 25.5 | 30.2 | 18.6×3.5 |
| MKH-SAE-FS-420-13 | 420 | 13 | 13 | 151 | 47 | 35 | 49 | 18 | 38 | 10 | 09 | 30 | 7.9 | 24 | 25.5 | 31.8 | 18.6×3.5 |
| MKH-SAE-FS-210-20 | 210 | 20 | 19 | 162 | 60 | 48 | 70 | 25 | 55 | 11 | 12 | 41 | 6.8 | 31.7 | 31.9 | 38.1 | 25×3.5 |
| MKH-SAE-FS-420-20 | 315 | 20 | 19 | 174 | 60 | 48 | 70 | 25 | 55 | 11 | 12 | 41 | 8.9 | 32 | 31.9 | 41.3 | 25×3.5 |
| MKH-SAE-FS-210-25 | 210 | 25 | 25 | 178 | 65 | 57 | 79 | 28.5 | 64 | 11 | 12 | 50 | 8.1 | 38 | 39.8 | 44.4 | 32.9×3.5 |
| MKH-SAE-FS-420-25 | 315 | 25 | 22 | 198 | 65 | 57 | 79 | 28.5 | 64 | 11 | 12 | 50 | 9.6 | 38 | 39.8 | 47.6 | 32.9×3.5 |
| MKH-SAE-FS-210-32 | 210 | 32 | 30 | 191 | 84 | 75 | 101 | 37.5 | 84 | 12 | 14 | 60 | 8.1 | 43 | 44.6 | 50.8 | 37.7×3.5 |
| MKH-SAE-FS-420-32 | 350 | 32 | 27 | 223 | 84 | 75 | 101 | 37.5 | 84 | 12 | 14 | 60 | 10.4 | 44 | 44.6 | 54 | 37.7×3.5 |
| MKH-SAE-FS-210-40 | 210 | 40 | 36 | 231 | 91 | 85 | 112 | 42.5 | 95 | 12 | 14 | 70 | 8.1 | 50 | 54.1 | 60.3 | 47.2×3.5 |
| MKH-SAE-FS-420-40 | 350 | 40 | 32 | 281 | 91 | 85 | 112 | 42.5 | 95 | 12 | 14 | 70 | 12.7 | 51 | 54.1 | 63.5 | 47.2×3.5 |
| MKH-SAE-FS-210-50 | 210 | 50 | 48 | 232 | 100 | 104 | 131 | 62 | 112.5 | 12 | 14 | 90 | 9.6 | 62 | 63.6 | 71.4 | 56.7×3.5 |
| MKH-SAE-FS-420-50 | 350 | 50 | 45 | 316 | 100 | 104 | 131 | 62 | 112.5 | 12 | 14 | 90 | 12.7 | 67 | 63.6 | 79.4 | 56.7×3.5 |
