KHB-PT高压球阀
产品名称 |
KHB-PT高压球阀 |
产品品牌 |
茸工 |
产品型号 |
KHB-PT |
产品口径 |
DN13-25 |
产品压力 |
31.5Mpa |
产品材质 |
45# |
产品应用 |
液压系统 |
联系人 |
陈经理 |
联系手机 |
18017116690 |
公司名称 |
上海茸工液压设备制造有限公司 |
开户银行 |
中国农业银行股份有限公司上海惠南支行 |
开户账号 |
03895800040081800 |
售后承诺 |
质保一年，质量三包：包修、包换、包退。 |

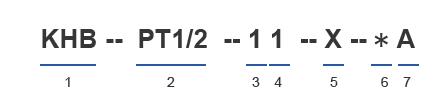

KHB-PT高压球阀 型号说明:
1、系列代号：KHB-B(C)系列
2、连接代号：PT
3、阀体材料：1-钢
4、球体材料：1-钢、2-黄铜
5、设计序号：由生产商定
6、表面处理：空白-磷化、G-电镀黄锌
7、手柄形式：A-不带SW3阀锁套 B、C-带SW3阀锁套
KHB-PT高压球阀 图形符号:

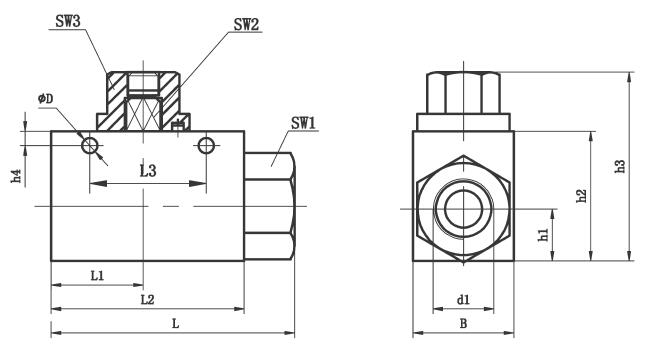

KHB-PT高压球阀 外形尺寸:
| 连接形式 | 简略型号 | DN | d1 | L1 | L2 | L3 | L | B | h1 | h2 | h3 | h4 | SW1 | SW2 | SW3 | ΦD |
|
PT *表示螺纹连接形式 |
KHB-PT1/2-B | 13 | PT1/2 | 32 | 67 | 39 | 85 | 35 | 18 | 45 | 66 | 6 | 32 | 9 | 22 | 6.5 |
| KHB-PT3/4-B | 20 | PT3/4 | 55 | 95 | 49 | 120 | 50 | 23 | 58 | 84 | 6 | 41 | 12 | 22 | 6.5 | |
| KHB-PT1-B | 25 | PT1 | 55 | 95 | 49 | 120 | 50 | 23 | 58 | 84 | 6 | 41 | 12 | 22 | 6.5 | |
| KHB-PT3/4-C | 13 | PT3/4 | 32 | 67 | 39 | 89 | 35 | 18 | 45 | 66 | 6 | Φ34.5 | 9 | 22 | 6.5 |
